1/35 "Charlie on the Left!", V-100 en M-151 [DONE]
- Onderwerp starter StevenVD
- Startdatum
- Status
- Lid geworden
- 12 jul 2012
- Berichten
- 4.310
Roy, die vormpjes tonen inderdaad in welke richting de lampen afwijken, want het is moeilijk te zien op een foto die niet pal van voren bekeken wordt. Bij de lensjes vroeg ik me gisteren al af wie nu die allerkleinste maat nodig zou hebben, nu weet ik het... Bedankt voor de goedkeuring.
@Beyond: merci.
@Beyond: merci.
- Lid geworden
- 12 jul 2012
- Berichten
- 4.310

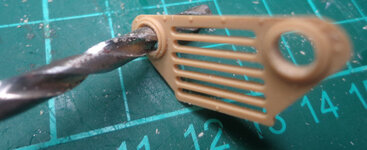

Je hebt daar ook wel een mooie Kubel neergezet, Marc. Hopelijk krijgen we de mensen hiermee nog meer aan het bouwen. Eerst eens even de lenzen in de grille van Tamiya planten. De boren worden tegen de klok in gedraaid, zodat ze eerder schurend dan borend werken en de bewerking voorzichtiger kan plaats vinden. De lens is met Crystal Klear vastgelijmd en daarop kwam een poly cap voor de binnenkant. Ook de radiator is overgenomen. Verder gaan de zitjes wat authentieker gereproduceerd worden.
- Lid geworden
- 13 apr 2014
- Berichten
- 9.901
Het zou helemaal perfect zijn als je nog een reliëf in die lensjes zou kunnen zagen, vijlen of frezen. Nu lijken het net oogjes.
En vergeet ook niet het lampje niet!
Overigens moet ik zeggen dat ook Mig Jimenez het op die manier doet, zonder reliëf in de lensjes. Ik vind dat persoonlijk een beetje afbreuk doen aan het geweldige geheel dat hij neerzet.
Ter vergelijking:
(Copyright tanksim.org.ru, educational purposes only, photo will be deleted upon first request)
En vergeet ook niet het lampje niet!
Overigens moet ik zeggen dat ook Mig Jimenez het op die manier doet, zonder reliëf in de lensjes. Ik vind dat persoonlijk een beetje afbreuk doen aan het geweldige geheel dat hij neerzet.
Ter vergelijking:
(Copyright tanksim.org.ru, educational purposes only, photo will be deleted upon first request)
- Lid geworden
- 12 jul 2012
- Berichten
- 4.310
Roy, vooreerst een randopmerking, je toont een Mutt M151A1. Die heeft een aantal verschillen in de opbouw van de voorkant, dus in hoeverre dat de verlichtingspatronen identiek zijn moet ik nog checken. Ik kan je wel vertellen dat geen van de frontjes die ik hier had het profiel gereproduceerd heeft. De lenzen zitten al vast in hun armatuur en zijn achteraan dichtgeplamuurd. Dat betekent dat elke poging om een patroon er in te graveren schade zal berokkenen aan de buitenste plastic ring. Zo'n poging zou zelfs
et een losse lens heel moeilijk zijn omdat je op een hard bol oppervlak de tussenafstanden tussen de lijntjes niet goed gelijk kan houden. Er zouden andere moeilijke methodes nodig zijn, zoals er een beetje p+ op spuiten door een stukje PE met het juiste patroon of een decal vinden die het kan opbrengen. Voor de MRAP van Kinetic had ik een SKP setje dat een inwendig patroon in de koplampen had maar dit merk heb ik nu niet gecheckt. We gaan het hier dus bij moeten laten, vrees ik...
et een losse lens heel moeilijk zijn omdat je op een hard bol oppervlak de tussenafstanden tussen de lijntjes niet goed gelijk kan houden. Er zouden andere moeilijke methodes nodig zijn, zoals er een beetje p+ op spuiten door een stukje PE met het juiste patroon of een decal vinden die het kan opbrengen. Voor de MRAP van Kinetic had ik een SKP setje dat een inwendig patroon in de koplampen had maar dit merk heb ik nu niet gecheckt. We gaan het hier dus bij moeten laten, vrees ik...
- Lid geworden
- 12 jul 2012
- Berichten
- 4.310
Bedankt, heren. De figuren hebben naar mijn gewoonte weer een schoonheidsoperatie gekregen.
Bij elke figuur werden de nodige mouwen, broekspijpen, hemdskragen en vesten uitgehold. Dat geeft meer diepte. Daarna werden de rafels met Tamiya Extra Thin zachter gemaakt.
Bij deze figuur liep de uitholling over twee onderdelen. Dan moet je goed opletten bij de naad waar het wat weker is.
Ik kreeg al snel gezelschap van een kerel die ook voorzien was van scherpe tanden, hij was met hoorbaar plezier op iets aan het knagen.
De figuren voor dit diorama en nog wat diorama-elementen voor de Churchills elders op dit forum stonden dan klaar voor de verfspuit.
De foto na deze verflaag toonde dat ik nog eens van een lagere hoek moest spuiten. Dat is dan ook gebeurd.
Bij elke figuur werden de nodige mouwen, broekspijpen, hemdskragen en vesten uitgehold. Dat geeft meer diepte. Daarna werden de rafels met Tamiya Extra Thin zachter gemaakt.
Bij deze figuur liep de uitholling over twee onderdelen. Dan moet je goed opletten bij de naad waar het wat weker is.
Ik kreeg al snel gezelschap van een kerel die ook voorzien was van scherpe tanden, hij was met hoorbaar plezier op iets aan het knagen.
De figuren voor dit diorama en nog wat diorama-elementen voor de Churchills elders op dit forum stonden dan klaar voor de verfspuit.
De foto na deze verflaag toonde dat ik nog eens van een lagere hoek moest spuiten. Dat is dan ook gebeurd.
- Lid geworden
- 12 jul 2012
- Berichten
- 4.310
Ik heb de Commando er eindelijk bij gepakt. Die vertoonde aan de binnenkant nog wat bij te klussen regionen.
Ik had hier al heel wat geplamuurd toen ik tot de vaststelling kwam dat met plamuren alleen het interieur er niet op ging lijken. Ze zijn stukken binnenwand vergeten bij te voegen.
(bron (bron [url]http://g503.com/forums/viewtopic.php?f=24&t=111857[/URL], waar ze een Commando restaureren)
Ik zou dit oplossen zoals het interieur van die Churchill-tank laatst.
Alleen bleken de metingen niet nauwkeurig genoeg en moest er nog wat verder gesneden worden. Ik heb de delen verder onder verdeeld en zo pasten ze wel enigszins.
Hier kunnen we nu het meubilair voor de bestuurder gaan neerpoten.
Ik had hier al heel wat geplamuurd toen ik tot de vaststelling kwam dat met plamuren alleen het interieur er niet op ging lijken. Ze zijn stukken binnenwand vergeten bij te voegen.
(bron (bron [url]http://g503.com/forums/viewtopic.php?f=24&t=111857[/URL], waar ze een Commando restaureren)
Ik zou dit oplossen zoals het interieur van die Churchill-tank laatst.
Alleen bleken de metingen niet nauwkeurig genoeg en moest er nog wat verder gesneden worden. Ik heb de delen verder onder verdeeld en zo pasten ze wel enigszins.
Hier kunnen we nu het meubilair voor de bestuurder gaan neerpoten.
- Lid geworden
- 12 jul 2012
- Berichten
- 4.310
Deze figuur uit de M151-kit paste niet goed in de M706.
Ik heb de overbrenging wat korter gemaakt en een contemporain stuurwiel geplooid.
Voor de winch maak je best een aparte constructie, anders komt je trekkabel rechtstreeks op de schoot van de bestuurder terecht.
Hier merk je op het plafond dat er een frame tegenaan gelast zit.
Doen we ook even over al denk ik niet dat je hier veel van ziet. Het materiaal is geschaafd sprue.
