1/24 clyde puffer morningstar
- Onderwerp starter marc w
- Startdatum
Schaal 1/24 - 1/25
heden kan het hoofdstuk elektronica als voltooid beschouwd worden.
3 servo's : sturen, stoomfluit en stoomkraan
Verder is er nog een gasklep ( propaan brander) die automatisch sluit bij het wegvallen van het signaal of via een schakelaar op de zender kan bediend worden.
Natuurlijk zit er een top en hek licht op evenals de bijhorende rode en groene verlichting.
Tijdens het testen op de werktafel bleek de roer bediening via de ketting toch niet zo soepel te lopen als ze met de servo bediend werd.
Na wat gepuzzel besloten de roer hevel via een bowden kabel te bedienen die onder het dek doorloopt en de ketting enkel voor de illusie te plaatsen. Heb meteen voor een maatje zwaarder gekozen daar dit er realistischer uit ziet ( tijdens het testen met de hand was gebleken dat een dunnere ketting soepelder liep als de ketting volgens schaal berekening)
Ik kan beginnen mijmeren over het laatste werkje aan de romp. Deze er wat natuurlijker vuil en oud laten uitzien ipv net uit de scheepswerf. Maar er blijft natuurlijk ook nog de afwerking van de stoommachine.
op de foto:
het elektronica rekje en de roer bediening, hier nog via een ketting
de ketting enkel voor de illusie, de bowden kabel zie je enkel aan de servo waarna hij onder het dek verdwijnt , verder word hij aan het oog onttrokken door het bankje op het achterschip.
Blijft er nog de verlichting
En als laatste de 2servo's en gasklep die bij op de stoommachine moeten gemonteerd worden , allen met een stekker verbinding om te kunnen loskoppelen voor het uitnemen van de stoommachine.
tot later, Marc
3 servo's : sturen, stoomfluit en stoomkraan
Verder is er nog een gasklep ( propaan brander) die automatisch sluit bij het wegvallen van het signaal of via een schakelaar op de zender kan bediend worden.
Natuurlijk zit er een top en hek licht op evenals de bijhorende rode en groene verlichting.
Tijdens het testen op de werktafel bleek de roer bediening via de ketting toch niet zo soepel te lopen als ze met de servo bediend werd.
Na wat gepuzzel besloten de roer hevel via een bowden kabel te bedienen die onder het dek doorloopt en de ketting enkel voor de illusie te plaatsen. Heb meteen voor een maatje zwaarder gekozen daar dit er realistischer uit ziet ( tijdens het testen met de hand was gebleken dat een dunnere ketting soepelder liep als de ketting volgens schaal berekening)
Ik kan beginnen mijmeren over het laatste werkje aan de romp. Deze er wat natuurlijker vuil en oud laten uitzien ipv net uit de scheepswerf. Maar er blijft natuurlijk ook nog de afwerking van de stoommachine.
op de foto:
het elektronica rekje en de roer bediening, hier nog via een ketting
de ketting enkel voor de illusie, de bowden kabel zie je enkel aan de servo waarna hij onder het dek verdwijnt , verder word hij aan het oog onttrokken door het bankje op het achterschip.
Blijft er nog de verlichting
En als laatste de 2servo's en gasklep die bij op de stoommachine moeten gemonteerd worden , allen met een stekker verbinding om te kunnen loskoppelen voor het uitnemen van de stoommachine.
tot later, Marc

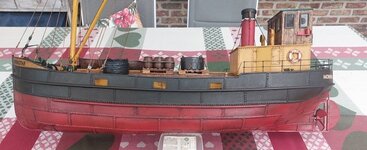

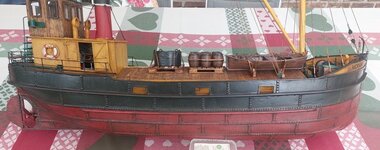

Eerste verwering zit er op, alles lekker vuil gemaakt, er worden constant Kolen verscheept, kan dus niet dat het scheepje er blinkend bij vaart.
later deze week een vernislaagje om dit werk te verzegelen en dan kunnen we verder met wat andere kleurtjes. Ik ben er dus nog niet
tot later, Marc
later deze week een vernislaagje om dit werk te verzegelen en dan kunnen we verder met wat andere kleurtjes. Ik ben er dus nog niet
tot later, Marc
Was ik mee begonnen maar omdat ik geen vernis had aangebracht op de vorige laag liep uiteindelijk alles door elkaar en was het zulk een smosboel dat ik alles er terug heb moeten afhalen tot op de rode verf , nu staat er alleen het vuil terug op en moet er denk ik eerst een laagje vernis over voor de volgende laag erover kan. ( zo herinner ik me het nu toch )
Ook hier weer "even" bij gelezen, wat een prachtscheepje.
Zou die graag echt zien varen dus bij gelegenheid......
Fred
Zou die graag echt zien varen dus bij gelegenheid......
Fred
Deze ook nog maar eens uit de zomerstalling halen nu het vaar seizoen afgelopen is kunnen we terug aan bouwen denken.
met Euromodelbouw in het achterhoofd wou ik de ganse stoominstallatie compleet in elkaar gezet hebben.
Momenteel staat ze volledig in elkaar maar de meeste schroefverbindingen zijn los in elkaar geschroefd ( zonder dichtingsmiddel )
De servo's voor stoomklep ( snelheid en draairichting te regelen) en stoomfluiten zijn gemonteerd net als de veiligheids gasklep.
Na de beurs kan alles terug uit elkaar om definitief gemonteerd en getest te worden. Tot dan is het hopen dat alle onderdelen gaan werken en alle solderingen 100% dicht zijn.
tot later, Marc
met Euromodelbouw in het achterhoofd wou ik de ganse stoominstallatie compleet in elkaar gezet hebben.
Momenteel staat ze volledig in elkaar maar de meeste schroefverbindingen zijn los in elkaar geschroefd ( zonder dichtingsmiddel )
De servo's voor stoomklep ( snelheid en draairichting te regelen) en stoomfluiten zijn gemonteerd net als de veiligheids gasklep.
Na de beurs kan alles terug uit elkaar om definitief gemonteerd en getest te worden. Tot dan is het hopen dat alle onderdelen gaan werken en alle solderingen 100% dicht zijn.
tot later, Marc
en dan even een zeer makkelijk werkje, het geheel demonteren, om dan straks alles definitief te monteren en de laatste onderdeeltjes te fabriceren.
Is nog wel een werkje van vermoedelijk enkele maanden mezelf kennende
de onderdelen van het pijl glas heb ik nog even laten zitten omdat daar boven en onderzijde verschillend zijn en ik deze niet mag wisselen.
tot later, Marc
Is nog wel een werkje van vermoedelijk enkele maanden mezelf kennende
de onderdelen van het pijl glas heb ik nog even laten zitten omdat daar boven en onderzijde verschillend zijn en ik deze niet mag wisselen.
tot later, Marc
