1/48 Jukin' Judy (Revell P-61) [wip]

StevenVD

Well-known member
Registered
Lid geworden
12 jul 2012
Berichten
3.563
Hele leuke commentaren weer, ik kan me zo al voorbereiden op wat ik te horen ga krijgen als ik hiermee op een of andere bakfiets weer naar een beurs in Nederland kan rijden... Ik ga de props gewoon bouwen zoals ze bijgeleverd zijn, in onze tijd van snelle sluiters op camera's zijn we gewoon van de propellerbladen stil te zien staan. Anders had ik er motortjes en een geluidsmodule moeten in bouwen. Elektronica in mijn modelbouw, het is al in de planning opgenomen maar voor dit model is het nog niet van toepassing. Ik ben ook al een week op zoek naar voldoende hoge bomen om op het dio te plaatsen, die heb ik nog niet.

De P-61 was bijna klaar voor de spuitbeurt, eerst moesten de zones wit gespoten worden die invasiestrepen moesten krijgen. De kleine antennes mochten er nu dus ook op, dat betekende wel dat het model niet meer op zijn buik mocht liggen. Er ontbrak wel een stukje antenne dat er in het begin van het bouwverslag nog was en dat net nogal lastig na te bouwen was. Gelukkig was het geen groot stukje en kon het met twee stukken Evergreen nagemaakt worden. Die moesten dan wel in een aerodynamische vorm geschuurd worden. Het andere stuk van de antenne kreeg vervangstukken in staaldraad, waarvoor kleine gaatjes in het plastic geboord werden.


Deze antennes konden dan naast de cockpit gekleefd worden.



Dan moesten de cowlings en de vleugelopeningen nog dichtgemaakt worden.


Daarna is het Tamiya wit gespoten en ook de cabine van de half-tracks heb ik wit gemaakt, waarbij ik ook wat bruin bij het wit gevoegd heb.


Nu werden de strepen afgeplakt. In de Revell handleiding zijn hiervoor geen aanwijzingen en zelfs in de instructies voor de decals van Jukin' Judy vind je alleen een zijaanzicht. Voor de strepen op de vleugels was ik dus aangewezen op foto's in het handboek.


Toen ik dit na een paar uur had afgeplakt, wist ik al dat het ging mislopen bij het weghalen van de tape. De verf hechtte hier en daar zo zwak, dat de Tamiya tape zich er in aftekende, hoewel er een dag zat tussen het spuiten en het afplakken. Ik liet de tape er toch maar op en heb dan het zwart gespoten. Daarvoor heb ik Tamiya zwart gebruikt en dan is er met NATO zwart opgelicht.







Ik ga dit nu een dag laten drogen en dan meteen in de glanzende vernis zetten, voor de tape er af gaat. Zo kan ik vermijden dat de verf opnieuw beschadigd wordt. Ze zal zeker afgeplakt moeten worden om delen van het wit opnieuw te doen.


De props hebben gele waarschuwingsstrepen gekregen, dit wordt ook morgen afgeplakt. Voor de half-tracks komt er later een update in het dioramatopic.


StevenVD

Well-known member
Registered
Lid geworden
12 jul 2012
Berichten
3.563
Mijn schrik voor een slechte aanhechting van de witte verf is maar gedeeltelijk uitgekomen, er zijn maar drie plekken waar er echt witte verf loskwam, vooral aan de rechterkant van de staart. Dit zal vrij makkelijk te repareren zijn.



Er zijn verschillende lagen glossy Vallejo vernis over gegaan om het volgende resultaat te verkrijgen:








Nu is het al tijd voor de decals.


Rudi3290

Well-known member
Registered
Lid geworden
9 jul 2018
Berichten
1.081
Ongeloofelijk tot zelfs je afplawerk is tot op tienden van een mm juist. Echt knap gedaan Steven.


StevenVD

Well-known member
Registered
Lid geworden
12 jul 2012
Berichten
3.563
Bedankt, jongens. Nu ineens een update van meerdere dagen, een forumonderhoud heeft zo ook zijn voordelen.


Ik had al graag een update over de decals kunnen doen, maar er is een kink in de kabel gekomen bij de Printscreen set. Niet dat er iets mis gegaan is bij het aanbrengen, het zijn prima decals op zich die stevig en erg dun zijn, zonder silvering. Maar het blijkt nu dat ze onvolledig zijn.


Zoals je ziet op deze twee foto's is aan beide kanten van de cockpit de koosnaam "Jukin' Judy" geschilderd. Er was al opgemerkt dat de kleuren van deze decal niet juist waren, maar da's nog niet het ergste. Ik stelde nu pas vast, dat er van deze decal ook maar 1 exemplaar meegeleverd is. En dat terwijl in de andere versies alles tweemaal voorzien is. Uit de doos kan je deze versie dus niet maken met maar 1 set. Er is ook een stencil die niet benoemd is in de instructies (geen enkele decal trouwens, maar de andere vind ik makkelijk terug) waarvan ik niet zie waar die moet komen. Er staat veel tekst op, maar nogal heel klein, en bij de andere versies komt hij niet voor. Ook niet op het vel van Revell. Mijn eerste oplossing zal nu zijn om een masking te snijden waar ik tweemaal deze decal mee kan reproduceren; er zullen toch maar twee kleuren nodig zijn want het wit moet geel worden. Maar dit is wel slordig werk, er is zelfs fotografisch bewijs dat het aan beide kanten hetzelfde was... Voor de roundels op de staart is nog aan te raden om de vorm van de decals uit te sparen in de masking van de D-Day strepen, want het contrast daarvan met de rompverf is te groot en dit schijnt door. Het moet met verf over de decal opgelost gaan worden.


Hier staat wie er meevliegt, maar die decal is leesbaar en ondertussen geplaatst. Er is echter nog een stencil en die zegt niet veel, ik kan net de woorden "replace with fuel" lezen.

Jukin'Judy rechterkant

Deze link werd me door iemand meegegeven om aan te tonen dat er ook wat verschillen zitten tussen de linker- en rechtertekst op de romp. er werd ook op gewezen dat de vorm van het cijfer 5 op het serienummer foutief van Navy-lettertypes gehaald is.

Laatst bewerkt:

StevenVD

Well-known member
Registered
Lid geworden
12 jul 2012
Berichten
3.563

De eerste stap was het overtrekken van de letters op een papiertje dat ik met het decalvel tegen een lamp hield. Dit om de decal niet te beschadigen.


Dan worden de letters met een scalpel uitgesneden op het matje waar wat Tamiyatape op geplakt is.


Het ging net niet op een stuk tape, dus bij deze versie zijn de blokletters geslaagd maar het "Judy"-gedeelte is niet bruikbaar omdat het over de naad zat. Ik heb de afwijkende N voor de rechterkant apart gesneden.


Het geheel wordt losgemaakt zonder letters te scheuren.

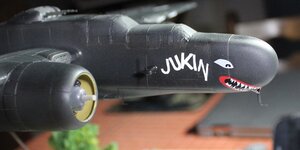

De rechtse kant is klaar om wit te spuiten. Het zou kunnen dat de digitale afbeelding niet helemaal juist ingekleurd was, de walvismond is daar namelijk volledig rood ingekleurd en misschien moesten de letters ook hier geel zijn. da's nogal moeilijk te zien. Op een van de foto's is wel zichtbaar dat de ogen een stuk meer wit reflecteren dan de tekst. Ik heb het maar wit gehouden.




Volgens mij is dit wel geslaagd zo, qua afmetingen is het iets te breed maar de vorm is gelijk aan de afbeelding. Van de twee antennes zijn de voorste staafjes wel af gegaan, da's makkelijk terug te zetten.


De linkerkant wordt hier voorbereid op het gele gedeelte.


Voor ik dit geel gespoten heb, is er eerst wat wit gebruikt om te vermijden dat het naar groen zou verkleuren boven het zwart. Ik had hier wel nog geen geslaagde masking voor het tweede "Judy"-gedeelte.


De gele letters zijn hier ook goed uitgekomen. Nu over naar het moeilijke stuk.





De decal ging gebruikt worden aan de rechterkant, want ik kon het bovenste deel toch niet gebruiken door de verkeerde kleur en vorm. Daarom is links de masking gekleefd. De kleur geel is iets minder helder door het weglaten van de witte primer en de tekst is iets fijner dan de decal, maar ook hier kan ik niet klagen over het resultaat.


Met de rode decalletters er nog over geplakt is te zien hoe kleurig het moet geweest zijn.


Aan de rechterkant moest nu alleen nog het overblijvende stukje gekleefd worden.


De walkways van Revell kleefden heel gemakkelijk, ik koos deze boven Printscale omdat ze een stuk smaller zijn. Er zijn wel blaren te zien op deze lijndecals, ik heb er zoveel mogelijk Daco Strong op gelegd. Alle andere decals op de romp zijn ook gedaan maar die zijn lastiger te zien. Die op de props moeten nog, maar die stonden nog heel mat. Nu nog een update schrijven voor het diorama, want daar is ondertussen ook heel wat nieuws.
