1/35 Huey UH-1c [wip]

StevenVD

Well-known member
Registered
Lid geworden
12 jul 2012
Berichten
3.660



http://www.centaursinvietnam.org/History/ihistoryEqAir3.html

Ik vond deze plaatjes die me toch wat aan mijn eigen diorama deden denken, omdat niet iedereen geloofde dat dit ook in de rijstvelden plaats kon vinden met die M35 er bij.


Ik wilde dat de Huey duidelijk aan het verzinken was in de modder, daarom moest dit gat gezaagd worden in de bodem.


Dan kon de Huey er op deze manier in belanden.


Omdat de andere ski dan met zijn hele gewicht op een punt rustte, heb ik nog een tweede put gemaakt. Daarna heb ik dat Vallejo zwart en olive drab geschilderd.



Dit was een poging om het rijstveld waar de helikopter in geland was op een ordelijke manier aan te planten. Het idee was goed voor een dio waar er geen waterpasta op gesmeerd zou worden, de gaatjes zouden niet meer te zien nadat het spul er over gesmeerd was. Het zou wel bruikbaar zijn als er met Stillwater gewerkt zou worden, maar dan had de bodem spiegelglad geweest moeten zijn. Nu waren er teveel oneffenheden.



Uiteindelijk is het helemaal anders gegaan, uit improvisatie. Er is een mix gemaakt van AK Swamp Mud gel en AK Transparent watergel. Dat was goed te mengen maar de waterpasta bleek wat klonters te bevatten. Of het resultaat nu half doorschijnend opdroogt, gaan we eigenlijk niet goed kunnen zien, want ik heb het goedje daarna overgoten met kunstgras. De zijkant van de pasta heb ik voorbereid met een reep Evergreen, hopelijk komt die er na het uitharden terug af. Ik denk van wel, aangezien ik die Swamp-toestand ook van een laag plaaster af kon trekken in het BTR-diorama.


Daarna kon de helikopter in de put geduwd worden. Hij is nog niet helemaal af, maar de laatste details kunnen wel in dit diorama toegevoegd worden. De twee pilotenfiguren had ik ook nog niet af, dus die moeten achteraf inspringen. Ofwel moeten ze dus op het droge komen, ofwel moet ik hun voeten afhakken.


Hier zie je hoe de Evergreenstrip met kneedgom op zijn plek gezet is. Hiermee kan je alle acrylic producten waterdicht afkitten en je kan het achteraf gewoon weer losmaken. Je ziet ook hoe de linker schuifdeur verhindert dat de cowling openklapt, gelukkig heb ik die niet vastgekleefd en kan ze nog wat naar voor schuiven. Het is wel mijn bedoeling om de cowling wat uit zijn hengsels te lichten, maar dan moet ik er een goeie verklaring bij geven.


Dit zie je van op de baan. Het witte dak van de Huey is eigenlijk de ideale toevoeging in het plaatje.


Het tweede veld wordt gevuld met pure Swamp Gel, genivelleerd en hier worden bosjes in geplant van twee kleuren iets langer gras dooreengemengd. Achteraf gezien was dit ook wel een oplossing geweest voor het andere veld, maar dan zou de gel op sommige plekken al te verhard geweest zijn om de graspollen nog toe te voegen.


Een reiger van Historex maakt het plaatje hier af. Ook die moet nog een kleurtoets krijgen, gelukkig had ik die vroeger al in de primer gezet.


Het kleine stukje in de andere hoek wordt ook op deze manier afgewerkt. Nu blijft alleen de overkant van de baan nog over. Wat er teveel is aan gras kan straks nog met de stofzuiger met nylonkous gerecupereerd worden.


airbus56

Well-known member
Registered
Lid geworden
5 mrt 2017
Berichten
451
Mooie vorderingen alweer. Een diorama opgebouwd met kennis van zaken. Prachtig.


Michel

Well-known member
Registered
Lid geworden
25 jul 2008
Berichten
2.815
Het ziet er heel mooi uit, ik ben benieuwd wat het geeft na het stofzuigen.


marc w

Well-known member
Registered
Lid geworden
20 jun 2011
Berichten
2.731
Ik heb weeral met veel plezier de vorderingen nagelezen. Netjes uitgelegd en alle problemen mooi opgelost, totaal beeld gaat zeker de goede kant uit.


Erwin

V.I.P.
V.I.P.
Lid geworden
5 feb 2009
Berichten
8.063
Vind het beter nu dat die verzakt is, ziet er "natuurlijker" uit als ik dat woord mag gebruiken.


StevenVD

Well-known member
Registered
Lid geworden
12 jul 2012
Berichten
3.660
Mooi dat de Huey jullie bijval krijgt, we naderen de ontknoping. Ik vermoed nog een week en dan zal het wel af zijn.

Vanmorgen heb ik het losse gras weggehaald. De waterpasta is doorheen de begroeiing te zien als een glinsterende massa. Ik had misschien aan de kanten wat gras moeten weglaten, zodat het als een poel herkenbaar was, maar bij het improviseren had ik hier geen maskering voorzien.



De truck is daarna bevestigd met drie pinnetjes. Daarbij is er nog wat plaaster weggehaald tot alle wielen mooi op de grond stonden.


Voor de jeep heb ik geen pinnetjes gebruikt, die moet het uithouden met vier druppels contactlijm.


In een volgende stap heb ik de portieren, de ruitenwissers, de bak met granaten en een antenne op de voorruit bevestigd. Er liggen twee PE kogelbanden klaar om wat zware machinegeweren mee te maken. De binnenkant van de afgeplakte deuren is nu in USAF green geschilderd na een laagje zwarte primer.



Nu moeten er nog een aantal figuren afgewerkt worden.


Pascal

Moderator
Moderator
Lid geworden
20 feb 2015
Berichten
6.224
Blij dat we het geheel zo al kunnen aanschouwen en is dit weer puik werk.
Het geheel klopt van wat je al kan zien.


StevenVD

Well-known member
Registered
Lid geworden
12 jul 2012
Berichten
3.660
Bedankt, Pascal.

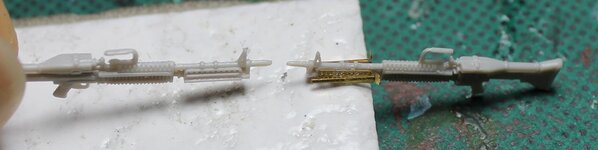

De twee M60 geweren waren al erg gedetailleerd in de kit, maar zijn met de Eduard wapenset nog wat uitgewerkt. Het is soms kiezen welke details je kan redden en welke niet.


De draaghendels bovenaan zouden moeten neerklappen bij het neerzetten, iets wat in de plastic kit over het hoofd gezien was. Je krijgt ook een metalen munitiekist en een crosshair.


Hier zien we voorlopige werkzaamheden aan de toeschouwers en de bestuurder van de M151. Het fietsje zal naast de weg liggen, het is een tweedehands Tamiya kit die al eens door iemand in de primer gezet is. Ik wil er echter een Aber PE-setje voor gebruiken en de fiets is ook nog niet ontdaan van de gietnaad.


De spaken worden hier samengesteld uit twee schijfjes die op een as gezet worden.


De spaken worden weggeknipt en de ook de velg moest er aan geloven om de spaken in het wiel te krijgen. De voorvork was in het wiel gegoten en wordt vervangen door een PE vork, al krijg je van Aber verschillende methodes om de vork te vervangen, in het geval je liever met Evergreen of met de originele vork werkt. Er zit een prima handleiding bij, waar je zelfs een fietsbel mee kan voorzien.


Ik kan alleen niet alle luxe aan deze fiets toevoegen, hij moet wat versleten aandoen. Daarom is de fietspomp weggehaald en ik ga ook de verlichting kapotmaken. Bij het uithollen brak het achterwiel in twee stukken dat moet dus bijgeplamuurd worden.


Kattekrab

Well-known member
Registered
Lid geworden
18 jun 2018
Berichten
126
Heb even alles doorgenomen ... dit is toch echt een sterk staaltje! :)

Ga dit nog verder volgen!

Een Huey staat nog op het lijstje hier. Ben aan't denken aan de 1/48 Kitty Hawk versie, maar over het merk hoor ik weinig goeds.


StevenVD

Well-known member
Registered
Lid geworden
12 jul 2012
Berichten
3.660
Bedankt. Ik las vandaag het volgende op Scalemates:

Augh. The Kitty Hawk release seems worse every week . :| Even the box art got the canopy front glass right, but perhaps they lazily copied one side of the front glass onto the other side, including the one unique angled corner. :| Obviously Kitty Hawk don't know what they are doing at this point, unless somehow there are UH1-D's with that angled corner on both sides of the front glass. I had such high hopes for that kit release, being a new UH1-D and all. No way I am going to bother paying out of my nose for the UH-1N version ever, but maybe at some serious discount.


StevenVD

Well-known member
Registered
Lid geworden
12 jul 2012
Berichten
3.660
De fiets staat in de verf. Voor ik de spuitbus openzette, zag hij er zo uit:


Ik heb eerst grijze primer gebruikt, maar ik had eigenlijk meteen zilververf moeten gebruiken, want nu is het wat korrelig geworden. Kan niet zo'n kwaad, want er gaat nog roest toegevoegd worden.




Rudi3290

Well-known member
Registered
Lid geworden
9 jul 2018
Berichten
1.195
De fiets is idd mooi in elkaar gezet, maar kan het zijn dat de hele fiets nu heel ruw is? althans op foto lijkt me heel ruw en precies stof dat er is ingevlogen.
Misschien ook moeilijk om te fotograferen een zilverlaag


StevenVD

Well-known member
Registered
Lid geworden
12 jul 2012
Berichten
3.660
Sorry voor de late update. Het schilderen ging inderdaad niet helemaal goed door de warmte, daarom is er een pauze ingelast. Het fietsje is nu gespoten.





Pascal

Moderator
Moderator
Lid geworden
20 feb 2015
Berichten
6.224
Als de fiets na jaren uit het water komt geloof ik wel in de fiets met de nodige roest.
Maar bij een beetje roest gaat dit toch wat overdreven zijn.
En als ik echt eerlijk wil zijn vind ik het korrelige te overdreven op deze toch mooi gemaakte fiets .
Nu is dit wel een close up en dat kan schelen natuurlijk.
Voor de rest zeer mooi werk.


lox665

Well-known member
Registered
Lid geworden
26 mrt 2012
Berichten
304
Netjes, een Vietnam diorama is altijd mooi. De fiets ziet er ook goed uit, Als je met een harde borstel of tandenborstel lichtjes de fiets geborsteld had gingen de korrels dan niet wat weg ?


StevenVD

Well-known member
Registered
Lid geworden
12 jul 2012
Berichten
3.660
Oeps, alweer een jaar later. Er zijn wat vorderingen gebeurd aan het diorama en het gaat een dezer dagen eindelijk af geraken, al is de fiets toch in deze staat in het dio terechtgekomen (zie M-35-en-M151-topic). Aan de helikopter moest nog wat gebeuren, namelijk de installatie van de propellers. De main rotor staat er nu op en ik besloot om de gasturbine nog wat aan te kleden volgens de referentiefoto's.







Nog een paar dingetjes, zoals de pitch actuators en de tail rotor, en dan is het hele dio in feite helemaal af.
